3D печать фиксаторов кухонного гарнитура

Спроектировали и напечатали комплект фиксаторов кухонного гарнитура. Оригинальные фиксаторы были изготовлены из ABS пластика. Ввиду почтенного возраста кухонного гарнитура пластик деградировал от времени и потерял былую прочность. Часть фиксаторов не выдержав нагрузки была сломана. Наш клиент попросил сделать усиленную версию данных деталей. Нами было принято решение напечатать фиксаторы из нейлона - прочного материала, который значительно увеличит их срок службы. Заказ был выполнен за три дня, большая часть времени ушла на процесс 3D печати.

Если у вас возникли вопросы или вам требуется изготовить похожие детали,
позвоните нам по телефону: +7 (3537) 33-96-79,
напишите нам на электронную почту: z@mf21.ru
или в Whatsapp: +7 (905) 847-96-79

3D печать шестерни детского электромобиля

Спроектировали и напечатали по образцу шестерню трансмиссии детского электромобиля. К сожалению, нам не удалось выяснить практически ничего о данной шестерёнке. Клиент предоставил поломанный оригинал, на основе которого была разработана цифровая модель.

Оригинальная шестерня была изготовлена из пластика. При печати новой детали мы использовали нейлон, который наилучшим образом подходит для изготовления деталей с трущимися поверхностями. Он очень прочный, устойчив к стиранию и имеет низкий коэффициент трения, что продляет срок службы детали.

Изготовление данной шестерёнки не вызвало у нас каких-либо трудностей, работы была выполнена в стандартные сроки - три рабочих дня.

Распечатано на Picaso Designer PRO250
Материал печати: Нейлон

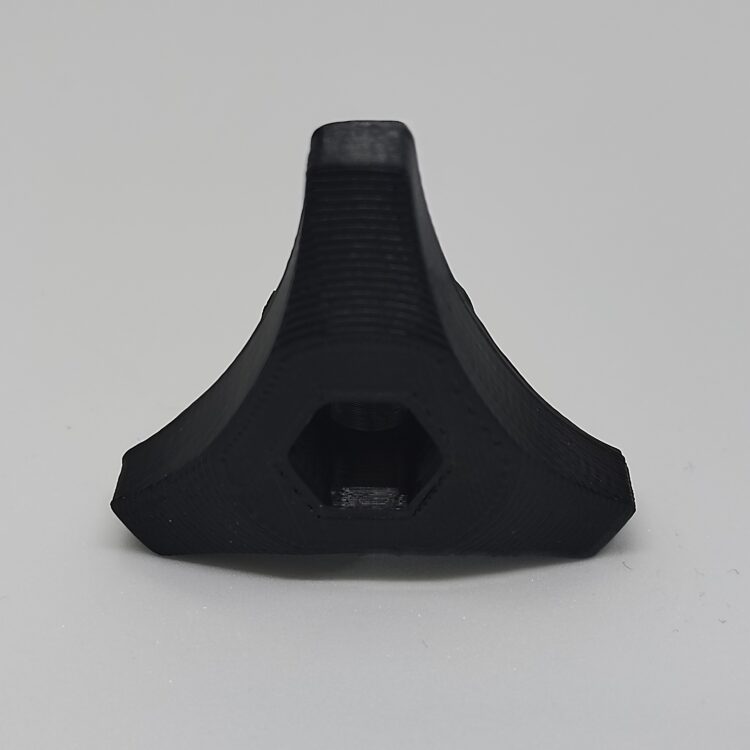

3D печать ручки для газовой колонки

Заказ на изготовление ручки для газовой колонки пришел к нам от клиента, живущего в поселке на расстоянии 150 километров от нашего города. Поговорили с ним по телефону, выяснили, что ручка развалилась на несколько частей, клиент её склеивал несколько раз, но она потеряла прочность и не выполняла свою функцию. Ручка нестандартная, марка колонки неизвестна, сделать цифровую модель можно только по образцу, который от нас более чем за 100 километров...

Желание клиента получить новую ручку было настолько велико, что пришлось разработать целую схему транспортировки образца к нам в офис и готового изделия обратно клиенту.

Из нашего города в поселок ежедневно ездят частные такси. С одной из таких машин клиент передал образец нам для проектирования детали. Получив его нам не составило большого труда разработать цифровую модель и распечатать её на 3D принтере. Через несколько дней мы отправили готовую деталь обратно клиенту тем же способом.
В результате работоспособность газовой колонки была полностью восстановлена.

Распечатано на Picaso Designer X
Материал печати: ABS

3D печать муфты производственного конвейера

Спроектировали и напечатали по образцу партию деталей для производственного конвейера. Оригинальная муфта пришла в негодность за счет износа рабочих поверхностей, это хорошо видно на фото. При создании цифровой модели были восстановлены начальные размеры детали. Затем модель была распечатана на 3D принтере в нескольких экземплярах.

В результате клиенту удалось восстановить работоспособность конвейера за 3 дня с момента поломки и избежать значительных потерь из-за простоя производства.

Распечатано на Picaso Designer X
Материал печати: ABS

3D печать кронштейна для дата-пробивной машины

Спроектировали и напечатали кронштейн для дата-пробивной машины. Дата-пробивная машина служит для выштамповки даты на металлической поверхности изделия и предназначена для использования на производственных предприятиях.

Кронштейн, который нас попросили изготовить, является частью механизма, приводящего в движение штамп. Оригинальная деталь пришла в негодность в связи с длительной эксплуатацией станка. Найти оригинальную запчасть для данной машины клиенту не удалось.

По оставшимся от кронштейна частям мы создали цифровую модель детали, которую затем распечатали на 3D принтере. Для печати использовали нейлон, чтобы повысить устойчивость кронштейна к истиранию на соприкасающихся поверхностях.
Готовая деталь была изготовлена за три дня, включая процесс проектирования модели. Наш клиент восстановил работоспособность машины в полном объёме и продолжает использовать её в своём производственном процессе.

Распечатано на Picaso Designer PRO250
Материал печати: Нейлон

3D печать предохранительной муфты для мясорубки

По просьбе нашего клиента спроектировали и напечатали предохранительную муфту для бытовой китайской мясорубки. Муфта предохраняет механизмы от поломки при заклинивании шнека мясорубки твердым предметом.

Так как марка мясорубки неизвестна, подобрать замену поломанной муфте клиент не смог. По обломкам детали мы смогли воспроизвести цифровую модель муфты и затем напечатать её на 3D принтере. С помощью 3D печати удалось восстановить работоспособность мясорубки за три дня.

Распечатано на Picaso Designer X
Материал печати: Нейлон

3D печать фиксаторов бампера для автомобиля Peugeot 607

Спроектировали и напечатали набор фиксаторов крепления бампера для автомобиля Пежо 607. Это экземпляр французского автопрома почтенного возраста. По словам владельца автомобиля, он безуспешно пытался заказать фиксаторы в одном известном китайском интернет-магазине, но что-то пошло не так, и заказ так и не приехал. Всё время ожидания заказа хозяину автомобиля пришлось ездить без бампера, что совсем не безопасно. В итоге владелец принял решение обратиться в нашу компанию за помощью.

По сломанным образцам были изготовлены цифровые модели деталей и напечатаны на 3D принтере готовые детали из нейлона. Отметим, что нейлон - очень прочный материал и срок эксплуатации новых фиксаторов значительно больше, чем оригинальных. Заказ был выполнен за три дня, клиент смог установить бампер на место, а езда на этом автомобиле стала вновь безопасной.

Распечатано на Picaso Designer PRO250
Материал печати: Нейлон

3D печать клипсы для полки рыболовного ящика

Спроектировали и напечатали клипсу для полки рыболовного ящика. Данная клипса выполняет роль шарнирного соединения корпуса ящика с подвижной полкой. Оригинальная деталь вышла из строя из-за интенсивной эксплуатации. С помощью 3D печати нам удалось изготовить новую клипсу, точно повторяющую оригинал, и восстановить функциональность рыболовного ящика.

Распечатано на Picaso Designer X
Материал печати: ABS пластик

3D печать шестерни привода замка багажника VAG

Спроектировали и напечатали по просьбе нашего клиента шестерню привода багажника для автомобилей концерна VAG. В отличие от большинства предложений в интернете, данная шестерня изготовлена из нейлона, что придает ей дополнительную прочность и износостойкость. Большинство шестеренок, продаваемых в интернете изготовлено из PETG или ABS пластика - материалов не предназначенных для изготовления трущихся поверхностей. Изготовленная нами шестерня обладает более высокими эксплуатационными характеристиками и имеет более длительный срок службы.

Распечатано на Picaso PRO 250
Материал печати: Нейлон

3D печать партии фланцевых сёдел

Наверное, не каждый знает, что собой представляет фланцевое седло и зачем оно нужно. Признаемся честно, мы тоже не интересовались этим вопросом до тех пор, пока к нам не обратилась одна организация с просьбой изготовить целую партию таких деталей.

Фланцевое седло обычно применяют в том случае, если необходимо сделать отвод от магистральной трубы без её разреза. Для этого деталь устанавливают на трубе и прочно притягивают хомутами. Далее сверлится отверстие в стенке трубы прямо через установленное седло. После чего на него накручивается запорная арматура и отвод готов. Часто монтаж проводится без прекращения подачи жидкости по трубе.

Мы не знаем для каких целей будут использованы заказанные детали, так как заказчик не пожелал до конца раскрыть эту информацию. Известно, что давление жидкости и диапазон температур укладывается в допустимые значения для напечатанных деталей.

Данный заказ очень хорошо иллюстрирует ценность технологии 3D печати - только эта технология сочетает в себе низкую стоимость и короткие сроки изготовления. Любые другие технологии увеличат себестоимость детали в десятки раз.

В качестве материала для сёдел мы использовали нейлон - его характеристик достаточно для соответствия требованиям заказчика. В начале был изготовлен тестовый образец, который прошел полевые испытания. Затем деталь была отправлена в серию.

Возможно, вид детали представленной на фото покажется не очень аккуратным - нейлон достаточно капризный материал, печать проводилась на множестве поддержек. Тем не менее все функциональные качества деталей полностью сохранены, гайки накручиваются на резьбу, при применении дополнительных резиновых прокладок сохраняется полная герметичность соединений.

Распечатано на Picaso PRO 250
Материал печати: Нейлон
